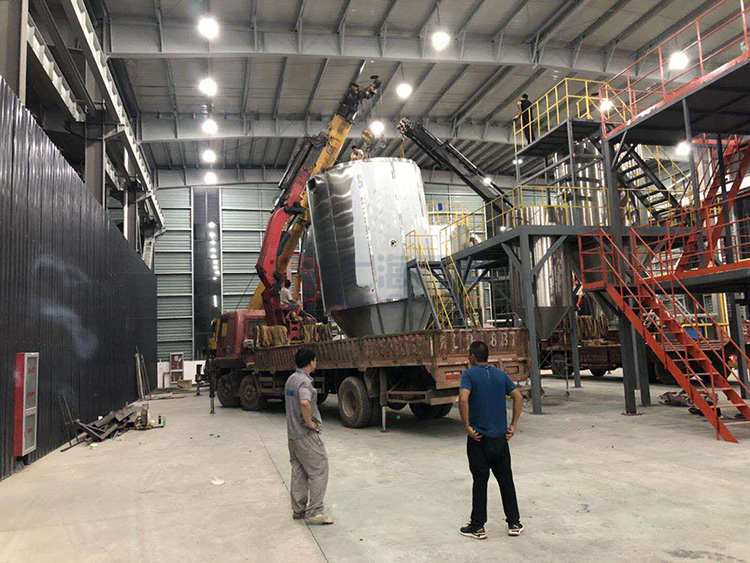

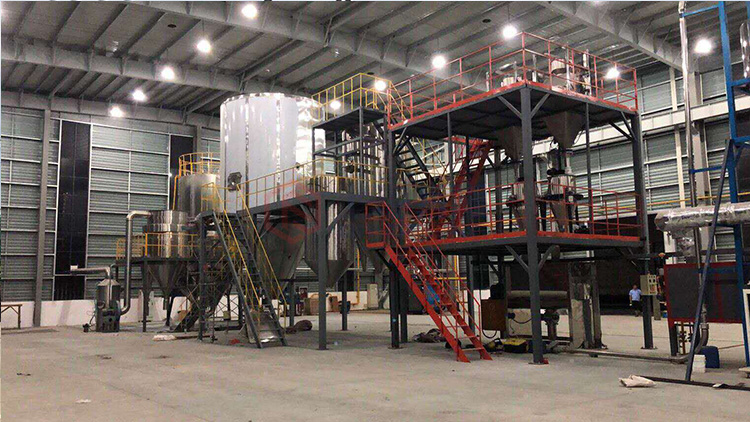

生产型超细粉末喷雾干燥机组案例 发货及安装完工

      1.安全型，进料系统和出风温度连锁，出风温度可设定，保证物料的稳定性。

      2.进风温度和出风温度保护，当进风温度和出风温度大于设定值时，系统报警

3.布袋除尘器两端设置有压差表，当压差值大于设定值，系统报警，并提醒清理布袋。

      4.布袋除尘器内置露点仪和温度传感器，当露点仪数值大于布袋除尘温度时或者大于警戒值时，提醒减小进料量。

      5.塔内设置压力表，当塔内压力处于微负压状态，当塔内压力大于设定值时，报警并提醒系统未密封。

      6.为了有效将物料清理下来，系统内置气锤，直筒气锤，锥桶气锤，旋风气锤，布袋直筒气锤，布袋锥桶气锤。气锤设置脉冲时间。

      7.布袋除尘设置新型的文丘里反吹系统，可将物料顺利的反吹下来。增加布袋的使用寿命。

生产型超细粉末喷雾干燥机组设备整体参数

      水份蒸发量： 50L/H

      进风温度：100℃

      风量：5000m3/h

      所需热量：98085kcal/h

      蒸汽量：197kg

      蒸汽换热器面积为：55m平方

      内径：4200mm

      超细喷枪：26根

      蒸汽换热器面积为：52m2

      旋风分离器尺寸：进口342mm，出口420mm

      干燥室锥角：60度

一：进料系统

      包含进料泵，

      物料由多头进料泵压入雾化喷枪中，进料系统与出风温度连锁， 保证出口物料的稳定性

二：加热系统

      包含过滤器，送风机，加热器，进风温度传感器

      由送风机将自然风经过风初效过滤器，干风预处理，蒸汽换热器和高温高效过滤器之后，将热风加热至100℃，然后进入热风分配器中，

      进风温度传感器，显示给风加热的温度。

      加热器系统采用蒸汽换热和流量比例调节阀共同作用。

三：雾化系统

      包含雾化塔，强制分配器，振打锤，出风温度传感器，塔内压力传感器，

      将热风送入到强制分配器中，通过雾化塔的均风板出来。和热风充分接触并迅速干燥。

      其中压力传感器反应的塔内压力，反应的是雾化系统综合参数。振打锤通过脉冲的方式，可将锥桶壁上的物料振打下来。出口温度传感器，反应的是干燥之后的物料和载体      介质热风的温度。

      压力传感器：反应的塔内压力，如果压力低于设定值时，系统会报警，显示检测管道和透视门的密封。压力高于设定值时，请检测布袋堵塞情况。

      振打锤：振打雾化塔锥桶内壁，将锥桶内壁的物料振落到塔底。

      粉体输送器：将塔底的物料送入到单锥系统中。

四：物料收集系统

      包含布袋除尘器，布袋脉冲振打器，压差表，旋风隔压粉体输送器。

      压差表：夹在布袋除尘两端，检测布袋是否拥堵，当压差表值大于设定值时，报警并提示更换布袋

      喷淋塔，除去尾气的杂质。

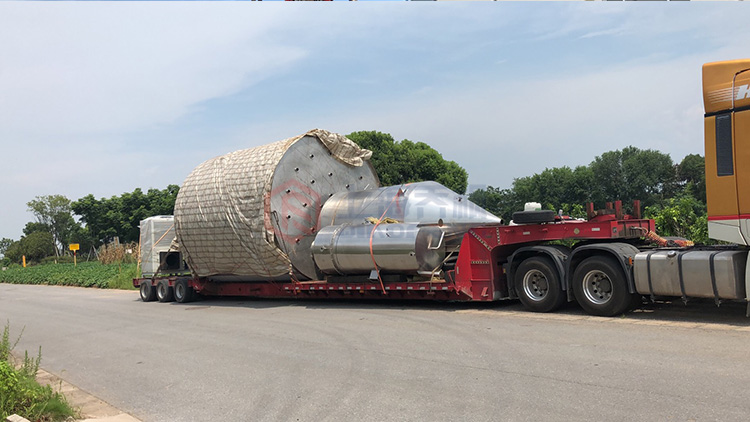

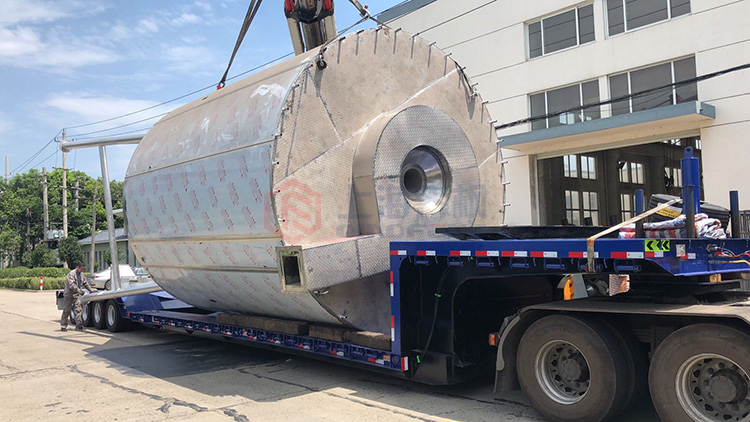

装车发货实拍图：
