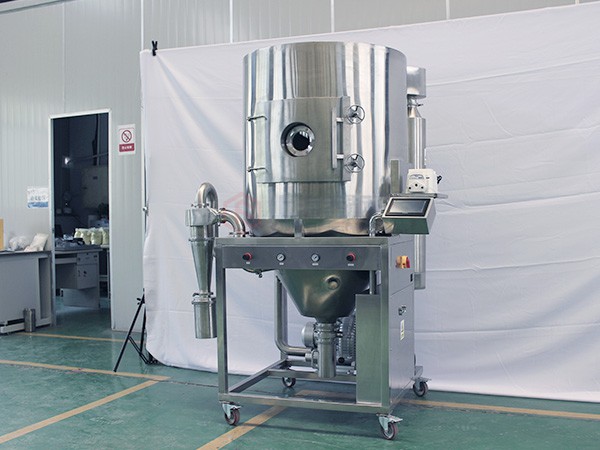

喷雾造粒干燥机 QFN-ZL-5-上海乔枫

1.产品概述

喷雾造粒干燥机组，是参考国内外先进技术，经过多次实验研究开发的多用途机组，广泛用于化工、轻工、食品等行业的喷雾干燥工艺。该机组具有受热时间短、热效率高、除尘系统完整等优点。

该机组核心装置为造粒雾化器。藉此将液体雾化成微米级雾滴后被热风迅速干燥，干燥后的颗粒经过底部收料瓶回收，粉末经过旋风分离器回收。设计进风温度为260℃，出风温度为145℃左右。

干燥塔体及附属装置材料材质由客户选定。干燥热风所需热源，电加热功率约25KW。设备的布置，可根据用户的实际需要而安排。

喷雾造粒干燥机是上海乔枫自主研发的一套造粒喷雾干燥机的。QFN-ZL系列造粒喷雾干燥机（乔枫）专门的双气送液造粒喷头，国内一大创新，直接将均匀的球形雾滴通过均匀的热量变成颗粒。

可适应实验和小规模生产使用，颗粒球精度好，颗粒均匀。因为该设备体积小，普通实验室就可以装下。核心配件均采用进口设备，其他配件均为国内厂家生产，保证产品的稳定性和安全性。

2.产品特点

雾化头，乔枫双气送液造粒喷头

雾化方式：自下而上，增加雾滴空中停留的时间

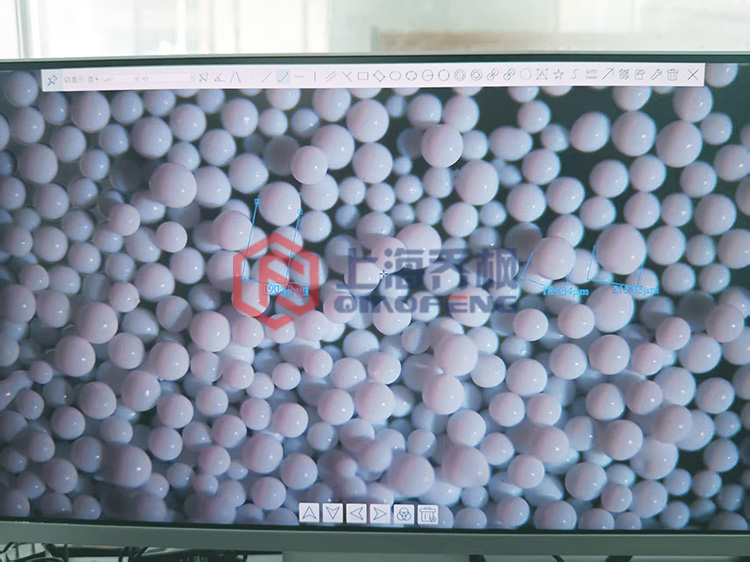

粒径范围为5微米到250微米，造粒粒径可调

内圈和外圈的气流调节，可得到满意的粒径要求。

塔内盖帽设计，更有效的截留目标颗粒。

标签：喷雾造粒造粒干燥机喷雾造粒干燥机喷雾制粒机

喷雾造粒干燥机	QFN-ZL-5	QFN-ZL-10	QFN-ZL-15
水分蒸发量	5Kg/h	10Kg/h	15Kg/h
样品进料量	80ml	120ml	150ml
干燥室直径(mm)	￠800	￠1200	￠1400
干燥塔高度（mm）	￠1000	￠1200	￠1500
雾化系统	双气送液（QFN-ZL-NZW3VER2018-1A）
电控系统	乔枫造粒雾化系统专用（QFN-ZL-ES-VER2018-1A）
进风温度(摄氏度)	260
电控主要配件标准（包括PLC,模拟量模块，触摸屏）（可选）	☑维控控制模块（标准） □台达控制模块 □德国西门子控制模块 □其他______________
电控辅助配件选型标准（包括接触器等）（可选）	☑正泰(标准) □德力西 □施耐德 □其他______________
与物料接触部分（可选）	☑SUS304(标准) □SUS316 □其他_______________
尾气再利用，节能30%以上（可选）	☑不装配（标准） □装配
雾化喷嘴（是否采用金刚石镀膜）	☑SUS304（标准）□SUS316（标准）□ 碳化硅（标准） □金刚石
设备保修	☑1年（标准，以上需收取一定的维修费用） □2年 □3年
加热器容量	25Kw	30Kw	35Kw
送风机[功率（kw）,风量（m³ /min）]	无	[0.25,9.5]	[0.25,9.5]
引风机[功率（kw）,风量（m³ /h）]	[1.5，250]	[2.2，300]	[2.2，1410]
压缩机[功率（kw）,风量（L /min）]	[0.58，108]	[1.5，250]	[1.5，250]
电力（装机容量）	30Kw	35Kw	45Kw
保温材料	50mm玻璃纤维保温棉	50mm玻璃纤维保温棉	50mm玻璃纤维保温棉
□脉冲布袋除尘器（可选）	聚四氟覆膜材料
□脉冲布袋除尘器（可选）	9只	12只	21只
外形尺寸（mm）(L×W×H)（参考）	1600×1400×1800	2200×1600×2200	2600×1200×2500
安装重量（参考）	500Kg	1000Kg	1500Kg
动力电源	380V/-3￠（可根据不同国家标准定制相关电压）
